În utilizarea propriu-zisă a bateriilor, sunt deseori necesare tensiune înaltă și curent mare, care trebuie să conecteze mai multe baterii individuale în serie sau paralele (sau ambele), îl numim acumulator. Pachetul de baterii litiu 18650 are nevoie de un anumit standard.
1. Semnificația pachetului de baterii 18650 în serie și paralel
Baterie 18650 în serie: Când mai multe baterii litiu 18650 sunt conectate în serie, tensiunea acumulatorului este totalul tensiunii bateriei, dar capacitatea rămâne neschimbată.

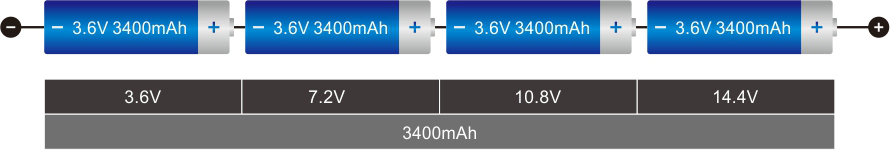

Diagrama schematică a conexiunii 18650-4S
18650 baterie în paralel: Dacă conectați mai multe baterii litiu 18650 în paralel, puteți obține mai multă energie. Conexiunea paralelă a bateriei cu litiu menține tensiunea constantă, în timp ce capacitatea crește. Capacitatea totală este suma capacității totale a tuturor bateriilor cu litiu unic.
Diagrama schematică a conexiunii 18650-4P
Seria și conexiunea paralelă a bateriei 18650: metoda de serie și conexiunea paralelă este de a conecta mai multe baterii cu litiu în serie și apoi de a conecta pachetele de baterii în paralel. Nu numai că îmbunătățește tensiunea de ieșire, ci și capacitatea.
18650-2S2P Diagrama conexiunii
2. Precauții pentru conectarea în serie și în paralel a bateriei cu litiu 18650
- Seria și conexiunea paralelă a baterii cu litiu au nevoie de potrivirea bateriei.
Baterii litiu care corespund standardelor: tensiune ≤ 10mV rezistenţă ≤5mΩ capacitate≤20 mA - Baterie cu aceeași tensiune
- Diferite baterii au tensiuni diferite. După conectarea în paralel, bateria de înaltă tensiune încarcă bateria de joasă tensiune, care consumă energie și poate duce la accidente.
- Baterie cu aceeași capacitate
- Conectați bateriile cu capacități diferite în serie. De exemplu, aceeași baterie poate fi diferită de gradul de îmbătrânire. Bateriile cu capacitate mică se vor descărca complet mai întâi, apoi rezistența internă va crește. De asemenea, trebuie să utilizați aceeași baterie dacă vă conectați în serie. În caz contrar, după conectarea bateriilor cu capacități diferite în serie (de exemplu, aceeași baterie poate fi diferită în funcție de gradul de îmbătrânire), bateriile cu capacitate mică se vor descărca complet mai întâi, apoi rezistența internă va crește.
- În acest moment, bateriile cu capacitate mare se vor descărca prin rezistența internă a bateriilor cu capacitate mică și apoi se vor încărca invers. În acest fel, tensiunea pe sarcină va fi mult redusă, bateria nu va putea funcționa, iar bateria de mare capacitate este echivalentă doar cu bateria de mică capacitate. Utilizarea pe termen lung poate provoca accidente.
3. Caracteristici ale pachetului de baterii litiu 18650
- Acumulatorul necesită un grad ridicat de consistență (capacitate, impedanță internă, tensiune, curbă de descărcare, durata de viață a ciclului).
- Durata de viață a bateriei este mai mică decât cea a unei singure baterii.
- Diferite baterii au tensiuni diferite. După conectarea în paralel, bateria de înaltă tensiune încarcă bateria de joasă tensiune, care consumă energie și poate duce la accidente.
- Trebuie utilizat în condiții limitate (inclusiv încărcare, curent de descărcare, modul de încărcare, temperatură etc.)
- După formarea pachetului de baterii cu litiu, tensiunea și capacitatea bateriei vor fi mult crescute, deci trebuie protejate. De asemenea, are nevoie de monitorizare a echilibrului de încărcare, temperatură, tensiune și supracurent.
- Acumulatorul trebuie să îndeplinească cerințele de proiectare de tensiune și capacitate.
